快速卷簾門是指每秒運行速度超過0.6米的門，是快速升降的無障礙隔離門。是通過PLC、變頻器、編碼器控制門簾(PVC材質)快速升降，是專為物料的快速流動而設計的。

今天重慶晶宇門業有限公司就為大家介紹下快速卷簾門的控制箱和工作過程

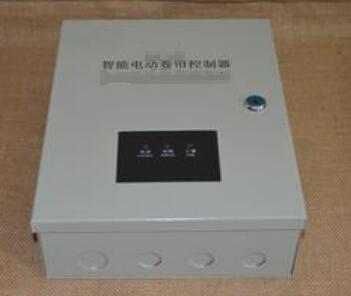

快速卷簾門控制箱包括：斷路器、PLC、變頻器、中間繼電器等。

控制箱的面板有：上升按鈕、停止按鈕、下降按鈕、急停按鈕。

快速卷簾門控制原理

(1)當有人或物由內到外或由外到內通過時，控制箱的感應探測器檢測到信號，開門執行機構執行動作，電機正轉，到達開門限位位置時，電機停止運行。

(2)自動卷簾門在開門位置停留5秒后，自動卷簾門進入關門過程，控制箱的關門執行機構被啟動，電機反轉，當門移動到關門限位時，電機停止運行。

(3)當關門過程中，當有人或物由外到內或由內到外通過時，控制箱的感應探測器檢測到信號，應立即停止關門，并自動進入開門程序，以保證人或物安全通過。

快速卷簾門的工作過程：

由開門傳感器提供觸發信號給控制系統(PLC)，控制系統根據快速卷簾門的當前位置發出指令給變頻器，啟動驅動電機使門簾快速上升，車輛行人通過后門簾自動下降，關閉通道，直到下一個開門信號再次打開。一般需要變頻器來控制電機的轉速。上升時越快越好，快到位時(20cm左右)需要有一個減速緩沖停止過程，以防止撞擊軌道，防止夾人，降低噪音。
